嵌入式拼接器也被叫作拼接器、液晶拼接器、大屏幕拼接器、內置拼接器、背部小書包、拼接處理器。它是基于液晶屏信號驅動板上增加的運算分割技術，其工作原理先將一個完整 的原始畫面?zhèn)魉椭列盘栠\算處理器，運算處理器以ID地址編碼器的方式開始鎖定各自在母畫面中的位置，以二進制BCD碼順序排列(BCD水平坐標：從左至右，和BCD垂直坐標：從上 至下)開始運算切 割成多個子畫面，處理器將各自運算好的直接輸送給液晶驅動板，驅動板將色彩、亮度、對比度等參數調校后以LVDS方式傳送至LCDIC成像器形成圖像。由于嵌入 式拼接器采用硬件架構數字圖形處理技術每次只處理一種類型信號，所以不需要強大的CPU核心來運算多通道信號。簡單的單畫面拼接功能為一些只需要大畫面顯示的客戶提供了 非常靈活的方便，到目前配置液晶拼接屏?xí)r都有著無可替代的地位。

     一直以來液晶拼接屏都不是單獨使用，液晶拼接屏單屏使用就跟一般顯示器沒什么區別了。所以液晶拼接屏使用過程中常常要用到嵌入式拼 接處理器。一般來說，嵌入式拼接處理器很少出現方案中，能夠接觸的只有技術安裝人員。今天為大家分享資深技術對嵌入式拼接處理器介紹。

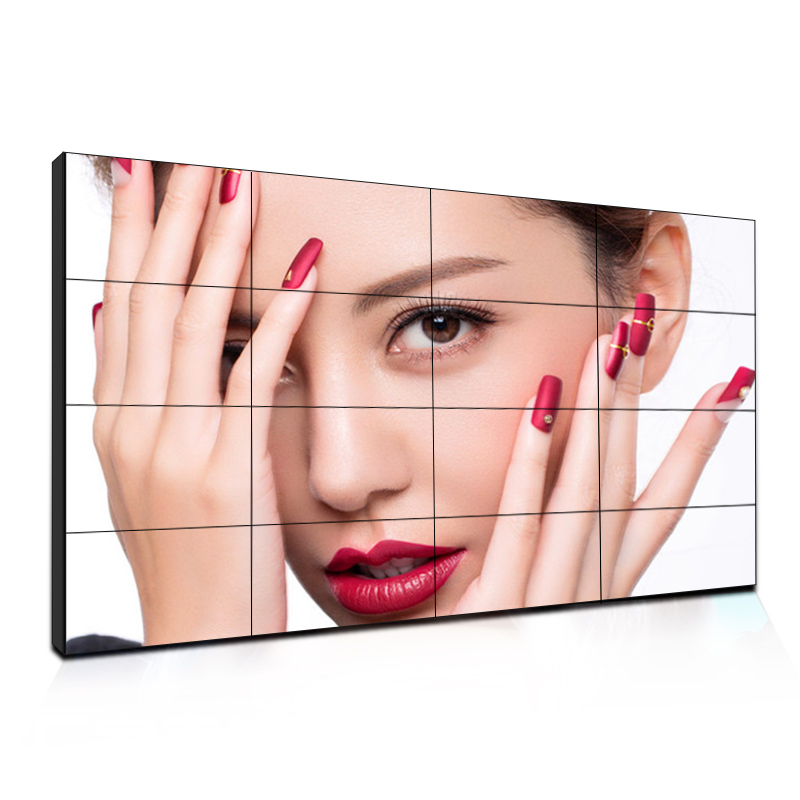

液晶拼接屏如何配合嵌入式拼接器的

     嵌入式拼接處理器主要應用于一般顯示要求，也是目前流行的液晶拼接屏配置器件。當然，其還是可以被外置圖像處理器取代，也不能支持液晶拼接屏畫中畫、開窗漫游。不過 購買液晶拼接屏之前還是有必要了解嵌入式拼接處理器。

     但這種內拼式拼接器只是單元內部顯示像素的處理，結果是合成顯示圖像，不能解決信號高分辨率拼接和任意位置任意大小多窗口信號處理，更多的應用是在單一信號的宣傳顯示 屏和按單元或相鄰單元拼接的簡單多畫面處理應用上使用，在高端多窗口信號的控制室，還是與一代的PCI工控式拼接處理器結合使用。
